브릭(벽돌) 상태인가요?
런치패드는 보통 펌웨어를 플래시했다고 해서 바로 브릭이 되지는 않습니다. 대개 개발 과정에서 저수준(하위 레벨) 변경 작업을 하다가 브릭이 발생합니다. Bootloader(부트로더) 모드로 부팅할 수 없는 것이 브릭의 특징입니다.
만약 단순히 펌웨어로 부팅이 되지 않는 정도라면, 펌웨어를 다시 플래시하면 됩니다. 반대로 Bootloader로 진입할 수 없을 때에만 언브릭 작업이 필요합니다. Bootloader로 진입만 된다면 런치패드는 정상이라고 볼 수 있습니다.
필요한 도구
섹션 제목: “필요한 도구”- 브릭 상태의 런치패드 프로 1대
- ST-LINK V2(아무 제품)
- STM32 ST-LINK Utility: 다운로드
- 암-수 점퍼선 4개
- 런치패드 프로 내부 메모리 저수준 백업 파일 1개: 다운로드 (현재는 사용할 수 없으니 다른 곳에서 구해야 합니다)
런치패드 프로를 분해하되, 전원 관리 모듈만 분리합니다. 전원 버튼을 잃어버리지 않도록 주의하세요.

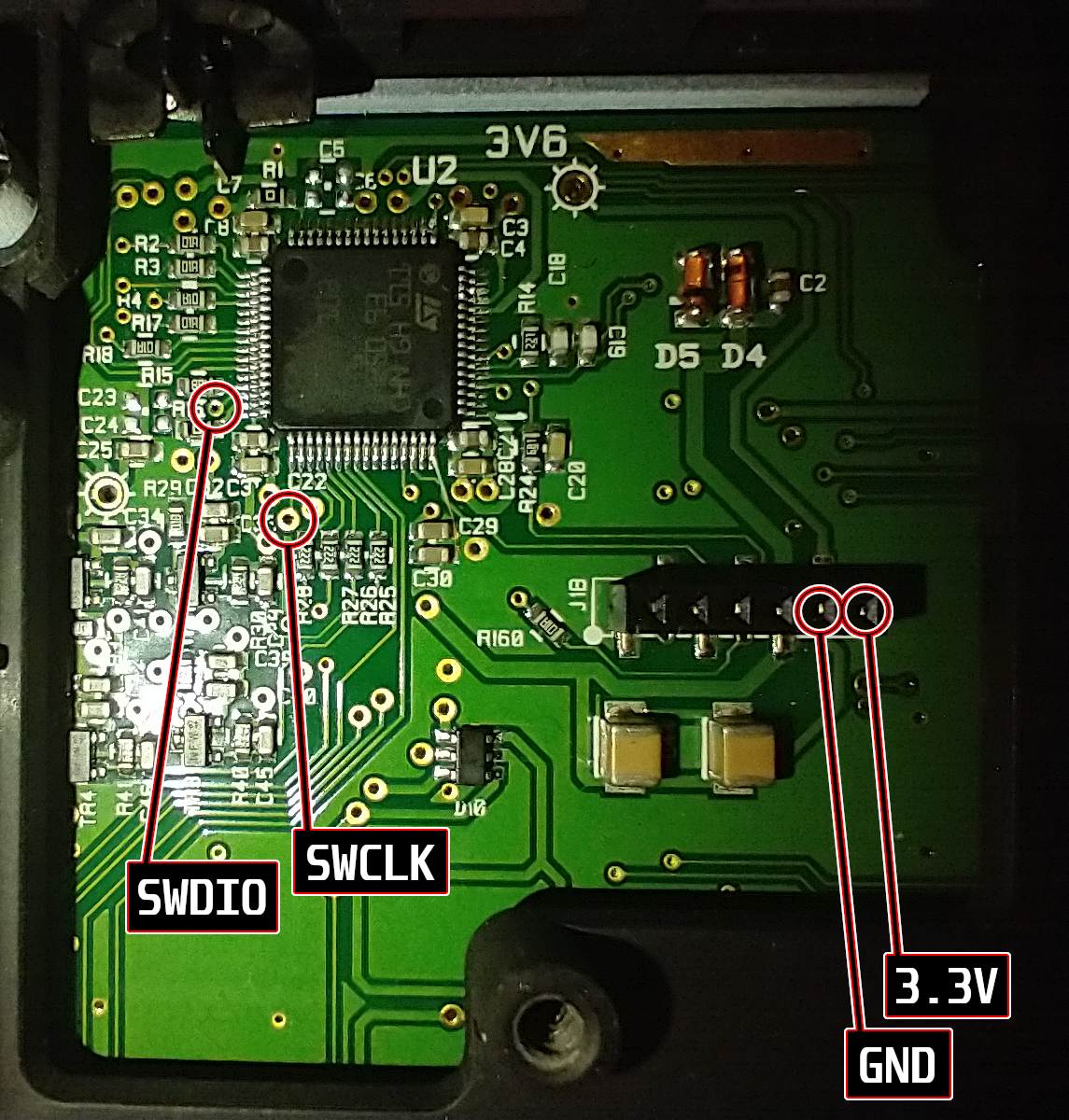

CPU가 노출되면 아래 지점을 ST-LINK에 연결합니다.
SWDIO는 계속 꽂아 두기보다, 직접 연결 상태를 유지해야 할 수도 있습니다.
메모리 다시 플래시하기

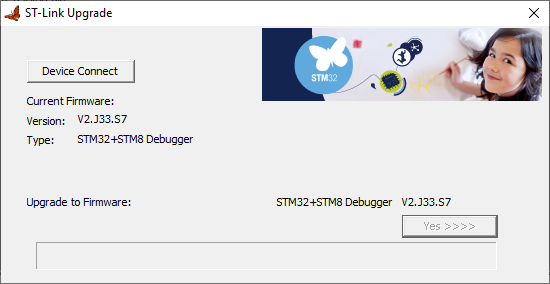

섹션 제목: “메모리 다시 플래시하기”ST-LINK 유틸리티를 실행하고, ST-LINK 펌웨어가 최신인지 확인합니다.
브릭 상태의 런치패드 프로에 연결합니다.

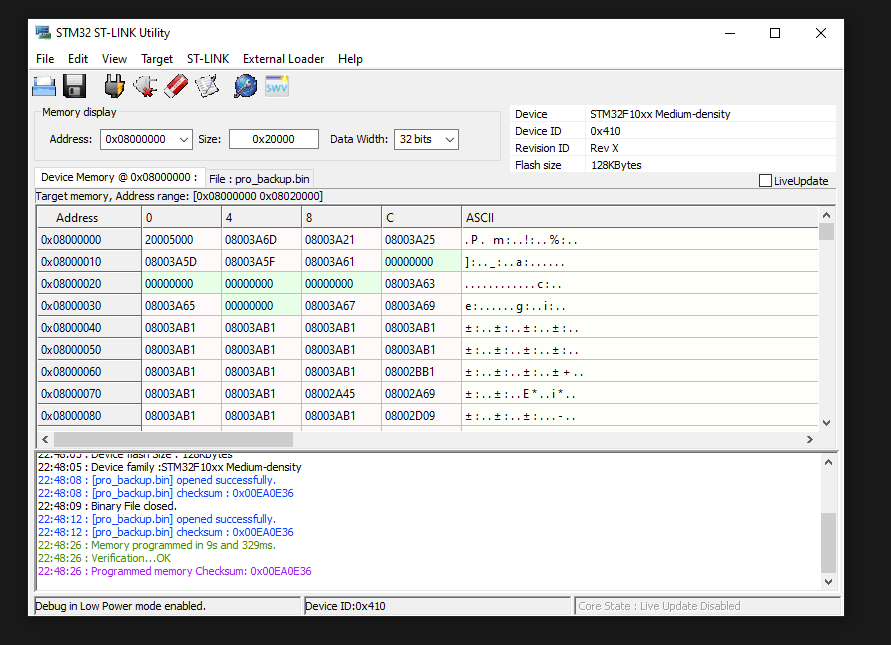

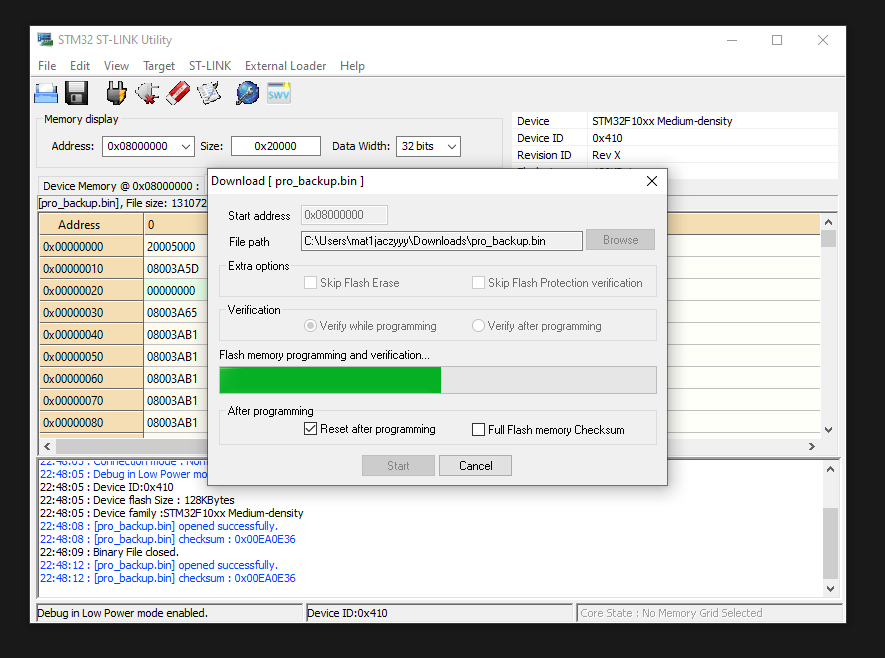

메모리 백업 파일을 플래시하고 검증합니다.
플래시가 끝나면 ST-LINK 연결을 해제합니다. 런치패드는 바로 Vegas 모드로 부팅될 것입니다.
재조립도 즐겁게 하세요 :)
